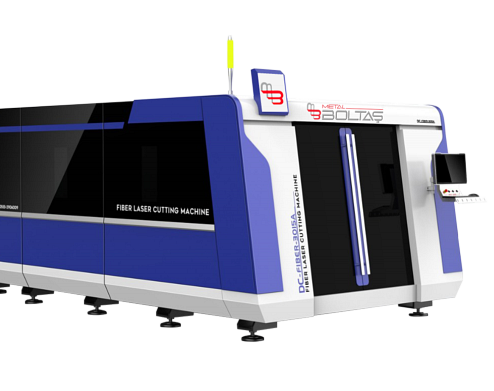

Fiber Lazer
Kapalı Kasa Çift Tabla 15KW 2000X6000
FİBER LAZER KESİM Makinesi
Lazer Kesim yumuşak çeliğin, fiber-optik kablolar ve kesim kafası tarafından bir lazer ışını ile işleme sürecidir. Kesim ışını bir mercekle odaklanır ve kesilecek yüzeyi ateşleme noktasının çok üzerinde bir sıcaklıkla ısıtılır, sonuç olarak erimiş bir metal birikintisi oluşur. Yardımcı gazın (Hava – oksijen – Azot vb.) erimiş metal birikintisine enjekte edilmesi, oradaki metal birikintisinin uzaklaştırılması ile bir delik oluşturulur.
Oksidasyon reaksiyonu Lazer ışını hareket ettirildiğinde, enjekte edilen yardımcı gazın kinetik enerjisi ve kesim gazı ile oksidasyon reaksiyonu, malzemeyi art arda derinlemesine uzaklaştırır, yön ve sürekli bir kesim oluğu oluşturmak vasıtasıyla parça şeklini alır.
Oksidasyon reaksiyonu Lazer ışını hareket ettirildiğinde, enjekte edilen yardımcı gazın kinetik enerjisi ve kesim gazı ile oksidasyon reaksiyonu, malzemeyi art arda derinlemesine uzaklaştırır, yön ve sürekli bir kesim oluğu oluşturmak vasıtasıyla parça şeklini alır.
> Yeni kapalı tasarım çift tablalı,
> Hızlı değişim kenar kesimi,
> Küçük aralıklar,
> Pürüzsüz yüzey
> Büyük üretim kapasitesi
> Yeni kapalı tasarım çift tablalı,
> Hızlı değişim kenar kesimi,
> Küçük aralıklar,
> Pürüzsüz yüzey
> Büyük üretim kapasitesi
MAKiNE PARAMETRELERi
LAZER GÜCÜ | 15000W |
LAZER DALGA BOYU | 1064nm |
LAZER BEAM ÇAPI | 150 μm – 410 μm |
LAZER BEAM KALiTESi | <0,373 mrad |
X-EKSEN HAREKET | 2030 |
Y-EKSEN HAREKET | 6080 |
Z-EKSEN HAREKET | 400 |
MAKiNE HIZLANMASI | 1.5G |
X/Y EKSEN POZiSYONLAMA | ≤±0,03 mm/m |
X/Y EKSEN TEKRAR EDiLEBiLiRLiK | ≤±0,02 mm/m |
EN YÜKSEK HIZ | 100 m/dk |
FAZ SAYISI | 3 P + 1 N + 1 PE |
BESLEME GÜCÜ | 380 V |
BESLEME FREKANSI | 50 Hz |
KONFiGRASYON PARAMETRELERi
LAZER GÜÇ KAYNAGI | RAYCUS 15000W |
LAZER KESiM KAFASI | BOCI BLT662 |
KONTROL SiSTEMi | FRiENDESS FSCUT8000 |
KONTROL YAZILIMI | HYPCUT |
X-EKSEN MOTOR | PANASONIC 1500W |
Y-EKSEN MOTOR | PANASONIC 2900W*2 |
Z-EKSEN MOTOR | PANASONIC 650W |
ORANSAL VALF | SMC 30 BAR |
MOTOR YATAKLAMASI | NEUGART |
X/Y EKSEN TEKRAR EDiLEBiLiRLiK | Hiwin – Y:35mm X:25mm |
KREMAYER | PİNYON APEX |
CHiLLER – SOGUTMA SiSTEMi | HANLi 15000W |
KABLO | DOROU (ALMAN) |
MAKiNE GÖVDESi | XiNDACU |
